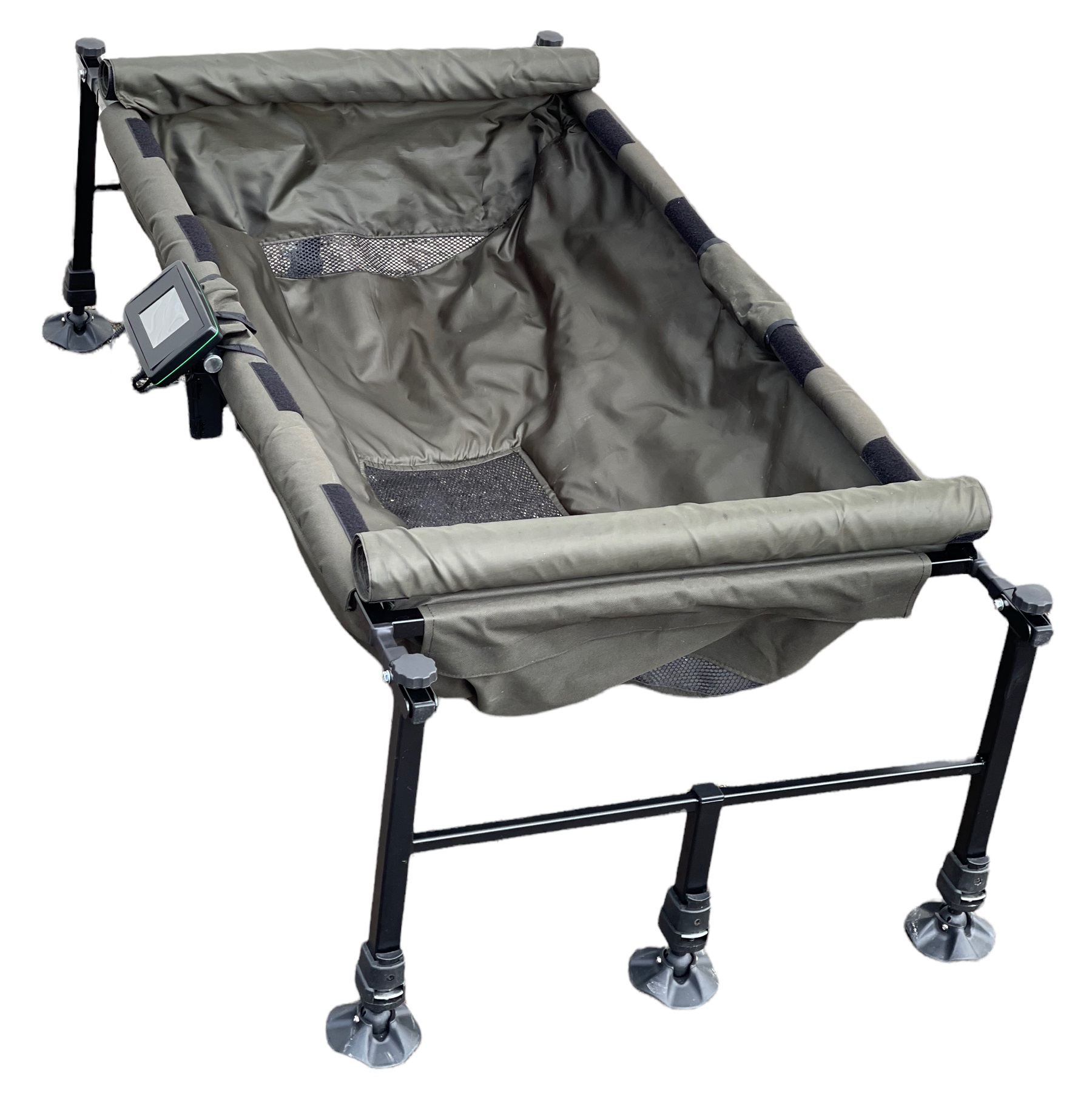

Podloga Holdcarp Digital Smart Cradle

Vruća novost iz radionice HOLDCARP - DIGITAL Smart Cradle, koja spaja digitalnu vagu i kolijevku zajedno.

Sada nije potrebno koristiti tripod, digitalnu vagu i kolijevku odvojeno. Karakteristična značajka DIGITAL Smart Digital Cradle je vodootporni dodirni LCD zaslon dijagonalne veličine 3,5 inča, koji prikazuje točnu težinu ulova.

Na vrhu LCD-a prikazana je vanjska temperatura, tlak (hPa), nadmorska visina i indikator stanja baterije. U sredini LCD-a prikazana je težina ribe s točnošću do 3 decimalna mjesta.

Smart Cradle je namijenjena vanjskoj upotrebi. Konstrukcija posude je od čeličnog materijala, što osigurava dugotrajnost proizvoda. Konstrukcija je opremljena kvalitetnom vodootpornom površinskom obradom. Noge posude su opremljene s šest zasebnih teleskopskih nogu, pomoću kojih se posuda može što bolje nivelirati u terenu. Korištene su velike podloge kako bi se spriječilo zaglavljenje u terenu.

Unutarnji tekstilni dio izrađen je od mekog materijala koji osigurava savršenu zaštitu ulova. Na donjem dijelu posude nalaze se debeloslojne mreže namijenjene odvodu viška vode. Posuda ima preklopne dijelove kako bi se spriječilo ispadanje ulova iz posude.

LCD zaslon je vodootporan i ima držač, pomoću kojeg se postavlja na posudu.

Povezivanje između posude i LCD panela riješeno je vodootpornim konektorima koji se povezuju isključivo desnim konektorom s LCD panela na desni konektor posude i lijevim konektorom s LCD panela na lijevi konektor posude.

Na donjem dijelu su dodirna gumba: TARE – MENU – PAUSE – PLAY – KG – LB

TARE:

• Pokreće proces nuliranja vagajućih senzora. Ovaj proces traje 7 sekundi. Tijekom procesa, gumb je obojen bijelo.
• Gumb ima najviši prioritet i aktivan je i tijekom stanja PAUSE.
• Pri ostavljanju ribe u posudi i istodobnom pritiskanju gumba TARE, na zaslonu se prikazuje negativna vrijednost - odnosno negativna težina.

MENU:

• Smart Cradle pokreće opcije za postavljanje razine svjetline zaslona. Zadana razina svjetline je 70%. Za uštedu baterije preporučuje se postavljanje što niže razine svjetline.
• Postavke svjetline zaslona upravljaju se putem dodirnog stupca, pri čemu pomicanjem s njim moguće je mijenjati razinu svjetline zaslona.
• Ova funkcija je pogodna za noćnu upotrebu, kada prilikom snimanja fotografije treba postaviti odgovarajuću razinu svjetline zaslona kako bi se izbjeglo zamućenje snimane fotografije zbog visokog svjetla zaslona. Suprotno tome, tijekom dana prikladno je postaviti veću svjetlinu zaslona.
• Maksimalna razina svjetline je 780 cd/m2, što predstavlja postizanje razine pri kojoj se zaslon smatra sunlight-readable, tj. čitljivim na sunčanoj svjetlosti.
• Pri postavljanju svjetline na nižu razinu dolazi do značajne uštede baterije.

PAUSE:

• Zaustavlja mjerenje težine. Mjerenje se obično zaustavlja automatski i u normalnim vremenskim uvjetima, što omogućuje snimanje fotografije ribolovca zajedno s ulovom, tj. težina će ostati prikazana i nakon podizanja ulova iz kolijevke.
• Gumb se koristi za zaustavljanje mjerenja težine u slučaju nemogućnosti korištenja programirane automatske funkcije zaustavljanja.
• Ova funkcija uspoređuje uvijek dva uzastopna mjerenja težine ulova. U slučaju ispunjenja uvjeta predodređenih veličina odstupanja između ta dva mjerenja aktivira se funkcija automatskog zaustavljanja mjerenja. Gumb PAUSE ima najviši prioritet.

PLAY:

• Obnavlja mjerenje težine. Ovaj gumb ima najviši prioritet.

KG / LB:

• KG i LB mijenjaju jedinice prikazane težine ulova. Gumb je NEAKTIVAN tijekom zaustavljanja mjerenja težine ulova.

Ostalo:

• Po pritisku na zaslon u srednjem dijelu (prikazani broj težine) prebacuje se u način prikazivanja težine bez prikazivanja dodatnih podataka, kao što su temperatura, tlak, nadmorska visina, indikator stanja baterije i donja ploča s gumbima.
• Ponovnim pritiskom na središnji dio zaslona način se vraća na prvotno prikazivanje. Način je aktivan i tijekom zaustavljanja mjerenja težine ulova.

Automatsko zaustavljanje mjerenja težine aktivira se nakon ispunjenja uvjeta malih odstupanja između pojedinih mjerenja intervala. Mikrokontroler procjenjuje očitane vrijednosti težine i zatim uspoređuje dvije uzastopne vrijednosti. Ako razlika između te dvije vrijednosti padne ispod unaprijed određene razine, mjerenje se automatski zaustavlja do pritiska gumba PLAY od strane korisnika. Ova funkcija služi smanjenju pogreške mjerenja, koja bi nastala samim fizičkim pritiskom na gumb na zaslonu, jer je zaslon čvrsto pričvršćen na aktivnu/vagu površinu digitalne vage.

Tehnički podaci:

• Elektronski uređaj za mjerenje težine s rasponom vaganja 0,5kg - 50kg
• Posjeduje tri para izmjenjivih teleskopskih nogu, koje služe za izravnavanje neravnjena terena.
• Sadrži četiri vijčana elementa za osiguranje konstrukcije tijekom korištenja
• Konektori između posude i LCD zaslona imaju IP67 zaštitu
• LCD zaslon s 480x320 piksela veličine dijagonale 3,5" (8,9cm) s nagibom koji se može pričvrstiti na konstrukciju
• Rezistivna dodirna površina veličine 3,5" (8,9cm) za upravljanje uređajem
• Zaštitno staklo otporno na ogrebotine, koje pouzdano štiti LCD zaslon
• Napajanje uređaja korištenjem standardiziranih ALKALNIH baterija: 6F22 (litijska baterija 1200mAh), 6LR61, 6LF22
• Napajanje iz vlastitog vanjskog izvora s izlaznim jednosmjernim naponom od 6V do 24V s FASTON 4,8mm konektorima
• Operativni temperaturni raspon: od -5 °C do 35 °C
• Vanjske dimenzije DxŠxV: 140x73x40-62cm
• Unutarnje dimenzije aktivnog vaganja DxŠxV: 110x61x30cm
• Vanjske transportne dimenzije DxŠxV: 70x70x20cm
• Ukupna težina: 7,5kg
• Potrošnja struje: 0,07A za razinu svjetline zaslona 180 cd/m2 i 0,12A za razinu svjetline zaslona 780 cd/m2 pri naponskom napajanju od 5,0V

Funkcije:

• Precizan mjerač stanja baterija s 5-stupanjskim prikazom
• Nuliranje težine
• Postavke razine svjetline zaslona
• Prekid/pokretanje - gumb koji omogućuje snimanje ulova zajedno sa prikazanom težinom ribe na LCD zaslonu
• Prebacivanje između prikazivanja težine u KG ili LB
• Prikaz vanjske temperature
• Prikaz tlaka
• Prikaz nadmorske visine
• Napajanje: akumulator 12V kapaciteta min 7Ah, koji osigurava rad min. 48 sati neprekidnog rada ili pomoću standardiziranih ALKALNIH baterija: 6F22 (litijska baterija 1200mAh), 6LR61, 6LF22

Opis je automatski preveden, ispričavamo se zbog grešaka u tekstu.
